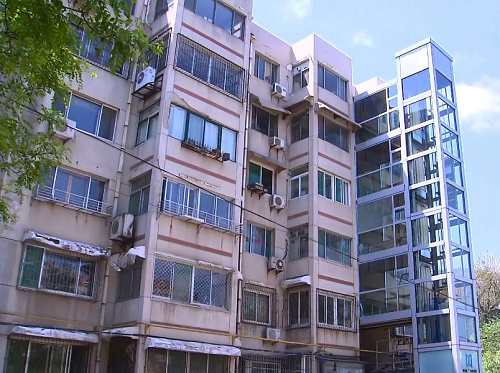

小区加装电梯:电梯轿厢的组成
- 2021-06-02-

  轿厢是用来运送乘客或货物的电梯组件,由轿厢架和轿厢体两大部分组成,其基本结构

  1、轿厢架

  轿厢架由.上梁、立梁、下梁组成。上梁和下梁各用两根16~30号槽钢制成,也可用3~ 8mm厚的钢板压制而成。立梁用槽钢或角钢制成,也可用3~6mm的钢板压制成。上、下梁有两种结构型式,其中一种把槽钢做背靠背的放置,另一种则做面对面的放置。由于上、下梁的槽钢放置形式不同,作为立梁的槽钢或角钢在放置形式上也不相同,而且安全钳的安全嘴在结构上也有较大的区别。

  2、轿厢

  一般电梯的轿厢由轿底、轿壁、轿顶、轿门等机件组成,轿厢出人口及内部净高度至少为2m,轿厢的面积应按GB 7588- 2013 的8.2条的规定进行有效控制。

  (1)轿底

  轿底用6~10号槽钢和角钢按设计要求的尺寸焊接成框架,然后在框架上铺设一层3~4mm厚的钢板而成。一般货梯在框架上铺设的钢板多为花纹钢板。普通客梯、医梯在框架上铺设的多为普通平面无纹钢板,并在钢板上粘贴一层塑料地板。高级客梯则在框架上铺设一层木板,然后在木板上铺放一块地毯。

  高级客梯的轿厢大多设计成活络轿厢,这种轿厢的轿顶、轿底与轿架之间不用螺栓固定,在轿顶上通过4个滚轮限制轿厢在水平方向上做前后和左右摆动。而轿底的结构比较复杂,需有一个用槽钢和角钢焊接成的轿底框,这个轿底框通过螺栓与轿架的立梁连接,框的4个角各设置一块40~50mm厚、大小为200mmX 200mm左右的弹性橡胶。和一般轿底结构相似,与轿顶和轿壁紧固成--体的轿底放置在轿底框的4块弹性橡胶板上。由于这4块弹性橡胶板的作用,轿厢能随载荷的变化而上下移动。若在轿底再装设一套机械和电气检测装置,就可以检测电梯的载荷情况。若把载荷情况转变为电信号送到电气控制系统,就可以避免电梯在超载的情况下运行,减少事故发生。

  (2)轿壁

  轿壁多采用厚度为1.2~1. 5mm的薄钢板制成槽钢型式,壁板的两头分别焊一根角钢作堵头。轿壁间与轿顶、轿底间多采用螺钉紧固成一箱体。壁板高度与电梯的类别及轿壁的结构型式有关,宽度一般不大于1000mm。为了提高轿壁板的机械强度,减少电梯在运行过程中的噪声,在轿壁板的背面点焊用薄板压成形状的加强筋。大小不同的轿厢,用数量和宽度不等的轿壁板拼装而成。为了美观起见,有的在各轿壁板之间还装有铝镶条;有的在轿壁板面上贴一层防火塑料板;或用0.5mm厚的不锈钢板包边;有的还在不锈钢制作的轿壁板上蚀刻图案或花纹等。对乘客电梯,轿壁上还装有扶手、整容镜等。

  观光电梯轿壁可使用厚度不小于10mm的安全夹层玻璃,玻璃上应有供应商名称或商标、玻璃形式和厚度的永久性标志。在距轿厢地板1. 1m高度以下,若使用玻璃作轿壁,则应在0.9~1.lm的高度设一个扶手,这个扶手应牢固固定。

  (3)轿顶

  轿顶的结构与轿壁相仿。轿顶装有照明灯及电风扇。除杂物电梯外,有的电梯的轿顶还设置安全窗,在发生事故或故障时,便于司机或检修人员上轿顶检修井道内的设备,必要时乘用,人员还可以通过安全窗撤离轿厢。

  由于检修人员经常上轿顶保养和检修电梯,为了确保电梯设备和维修人员的安全,电梯轿顶应能承受3个带--般常用工具的检修人员的重量。

  轿厢是乘用人员直接接触的电梯部件,因此,各电梯制造厂对轿厢的装潢是比较重视的,特别是在高级客梯的轿厢装潢上更下工夫,除常在轿壁上贴各种类别的装潢材料外,还在轿厢地板上铺地毯,轿顶下面加装各种各样的吊顶,如满天星吊顶等,给人以豪华、舒适的感觉。
