钢结构电梯井道结构标准
- 2022-11-28-

  根据钢结构电梯井道额定载质量和额定速度,确定出轿厢的内净尺寸,在进一步推算出轿厢的轮廓尺寸及井道尺寸。井道尺寸指内部的宽和深。它是由轿厢的外廓尺寸,对重尺寸,轿厢与对重的间隙及各自与井道壁的间隙等加以确定的, 国标GB7025-86《电梯钢结构井道主要参数及轿厢、井道、机房的形式与尺寸》中给出了钢结构电梯井道标准主要参数所对应的井道尺寸,可适用于额定速度2.5米/S,额定载质量在2500KG以下的各类电力拖动电梯钢结构井道。为了提高建筑空间的利用效率,钢结构电梯井道的尺寸尽可能小些,既保证电梯钢结构井道安全运行的前提下,各部件之间的间隙尽量小些。

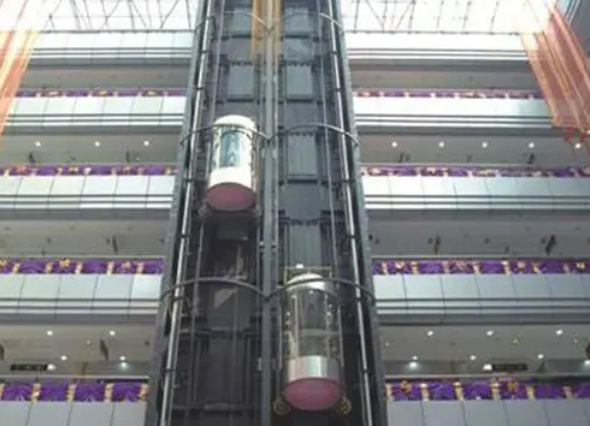

  钢结构电梯井道

  1、轿厢与导轨安装侧的井道壁之间的间隙不小于



  2、轿厢与非导轨安装侧井道壁的间隙或对重与井道壁的间隙均不小于



  3、轿厢地坎与层门地坎间隙应不大于



  4、轿厢地坎与井道前壁地坎间隙不得大于150mm。目的防止人跌入井道或者电梯钢结构井道正常运行时候,将人夹进轿厢门和井道间隙中。



  本标准规定的电梯钢结构井道水平尺寸是用铅锤测定的zui小净空尺寸。允许偏差值为:



  对高度≤30m的井道为0~



  对30m<高度<60m的井道为0~



  对60m<高度<90m的井道为0~



  以上偏差仅适用于对重装置使用刚性金属导轨的电梯钢结构井道。 如果电梯钢结构井道对重装置装有安全钳时,则根据需要,井道的宽度和深度尺寸允许适当增加。
